Collegare il lettore DVD della Xbox 360 al PC (Parte 1)

COME COLLEGARE IL LETTORE DVD DELLA XBOX 360 (MOD. HITACHI/LG) AL PC CON INSTALLATO WINDOWS E FARE UN’EVENTUALE DUMP/HACKING DEL FIRMWARE.

PARTE 1:

Premetto che non mi assumo nessuna responsabilità per chi recherà dei danni alla console seguendo questo Tutorial.

Questa guida spiega come collegare il lettore DVD della 360, modello HITACHI/LG GDR-3120L, ad un PC con installato Windows......fare il dump(copia) del firmware originale e riflesharlo una volta effettuato l'hacking.

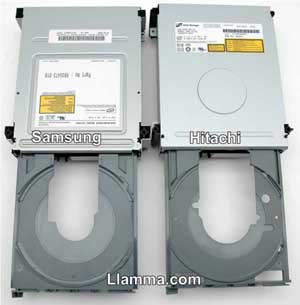

Prima di iniziare, controllate quale modello di lettore DVD avete installato sulla vostra console, per fare ciò basta tirare fuori il “vassoio” premendo il pulsante di “espulsione disco” e controllarlo con questa immagine:

se il “vassoio” assomiglia a quello di dx avete un LG/HITACHI GDR-3120L
se il “vassoio” assomiglia a quello di sx avete un TOSHIBA/SAMSUNG TS-H943

PROCEDIMENTO:

Cosa occorre:
- Un PC con installato Windows: 98SE/2000/ME/XP.
- Il pacchetto di programmi “dump_firmware_LG” da scaricare QUI
- Oppure il programma x360Tools v1.04
- Un normalissimo cavo “SATA per PC”- Se il vostro PC non è dotato di connessione SATA, vi dovrete procurare un “convertitore SATA-IDE” (cercate su google) , ma non sò se finzionerà dato che io ho usato un collegamento diretto al PC col SATA

Una volta disassemblata la console, per prima cosa molto IMPORTANTE, dovete collegare con un semplice filo di rame, un punto "massa" della 360 con un punto “massa” del PC.

IMPORTANTE:
Consiglio di scollegare tutte le periferiche de PC e di lasciare collegato solo l’HD di sistema C: ; il lettore DVD della 360 va collegato sul canale SECONDARIO MASTER;questo vale sia se lo collegate “direttamente” con il SATA, sia se mettete in convertitore SATA-IDE.

Iniziamo dal lettore DVD LG …..esso è solo appoggiato sulla “scheda madre” della console, quindi per scollegare il cavo SATA, basta solo alzarlo leggermente.

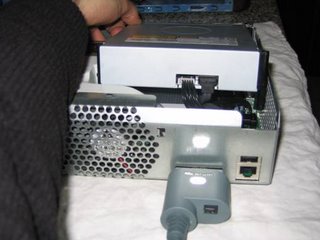

Cavo sata collegato(quello di dx):

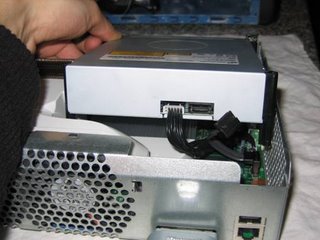

Cavo sata scollegato(quello di dx):

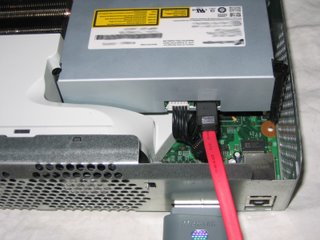

Ora, prendete il cavo “SATA per PC” e collegatelo la posto di quello della 360:


……l’altro capo del cavo “SATA per PC”, collegatelo al vostro PC; (SECONDARIO MASTER)se avete un’adattatore SATA IDE, questo cavo va collegato sull’adattatore e di conseguenza il cavo IDE va collegato al PC sempre sull’IDE SECONDARIO MASTER.

Anzitutto la 360 deve essere collegata al TV perché avremo bisogno di visualizzare la dashboard.Una volta accertati di aver collegato tutto correttamente possiamo accendere la 360 e il PC.

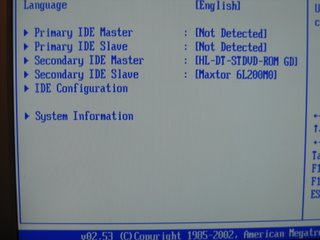

Per prima cosa potete andare a controllare nel bios del PC per vedere se viene rilevato il lettore DVD della 360:



FAR RILEVARE IL LETTORE DVD DELLA 360 A WINDOWS

Ci sono 2 modi per far rilevare il lettore DVD a windows:

-Uno è il modo automatico con il programma x360Tools v1.04 che consiglio di usare

-Due è il modo manuale da eseguire come segue:

avviato Windows eseguite il file “dump_firmware_LG” (doppio click sopra di esso) che avete scaricato prima... e in un secondo momento aprite il “Prompt dei comandi” e digitate questi comandi:

cd\
cd modeb_win
modeb_win 170 376 32

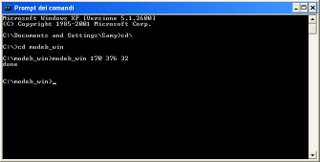

Esempio:


Ora guardiamo la dashboard della 360 sulla TV e:

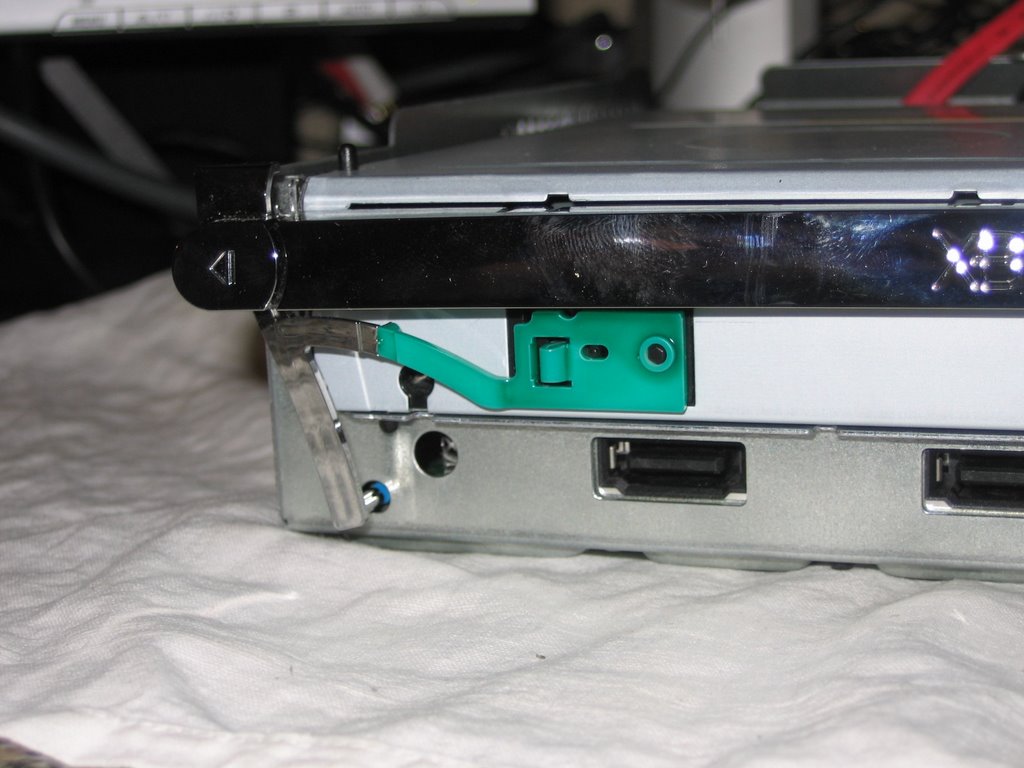

- Premiamo il pulsante di “espulsione disco” (la linguetta cromata come in figura) :

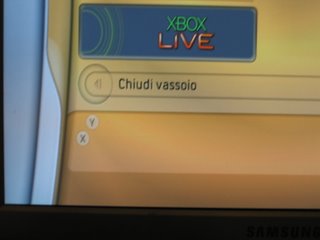

- Il “vassoio” viene fuori e sulla dashboard compare la scritta “chiudi vassoio”

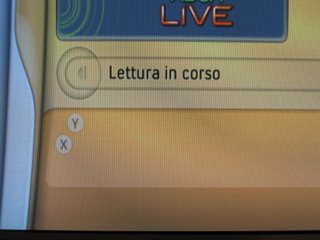

- Ripremere il pulsante di “espulsione disco” UNA SOLA VOLTA, ma il “vassoio” non si chiuderà e sulla dashboard comparirà la scritta “lettura in corso” :

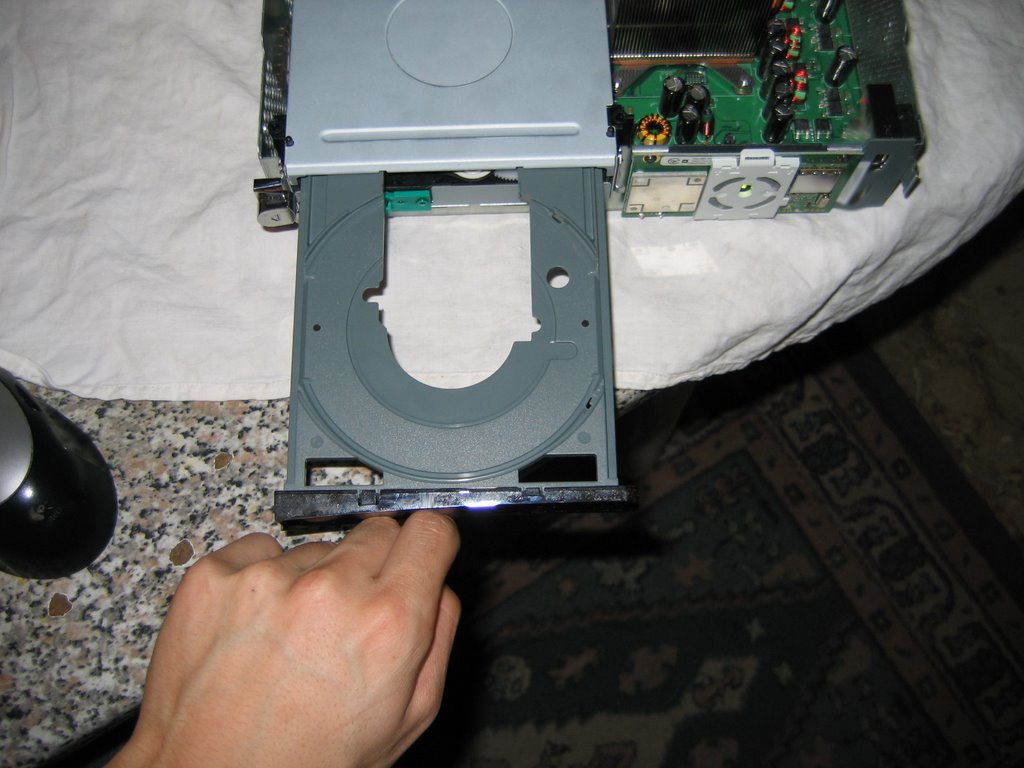

- A questo punto, senza premere il pulsante di “espulsione disco”, chiudere il vassoio entro 30 secondi, spingendolo leggermente con la mano:

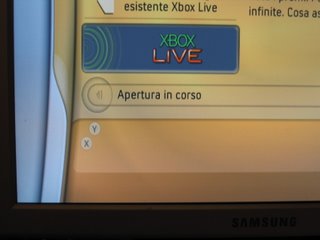

- Il vassoio si chiuderà e sulla dashboard comparirà la scritta “apertura in corso” mentre il led verde di accensione inizierà a lampeggiare:


Questa procedura va ripetuta ogni volta che non riuscite a chiudere il “vassoio” del lettore della 360 quando è collegato al PC.
Non vi preoccupate, perchè quando spegnerete la 360 e PC tutto tornerà apposto.


Ora andiamo alla schermata di windows e aprite il “pannello di controllo” e avviamo “installazione hardware”:


il PC inizierà a cercare il nuovo hardware installato e alla fine comparirà questa schermata:

ciccate su “Annulla”.

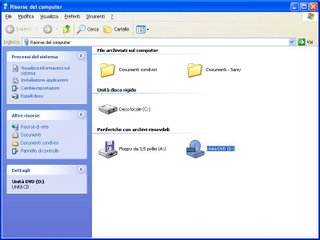

Aspettate qualche secondo e andate su “Risorse del computer” dove troverete il lettore DVD della 360 e segnatevi la lettera di riconoscimento (nel mio caso è D) :



FARE IL DUMP(COPIA) DEL FIRMWARE ORIGINALE DEL LETTORE DVD DELLA 360

Per fare il dump del firmware bisogna usare il programma memdump_win che oltre a fare il dump, nello stesso tempo, lo DECRIPTA;
il comando da digitare sarà:
Esempio :”memdump_win (qui dovete mettere la lettera del lettore DVD che nel mio caso è d) 12200 8 8000 firmware.bin” quindi andate nel “Prompt dei comandi” e digitate questi comandi:

cd\
memdump_win d 12200 8 8000 firmware.bin (copia il firmware.bin originale decriptato)memdump_win d 10200 8 8000 ram.bin (copia la ram.bin originale decriptata)
memdump_win d 91004F0 1 10 key.bin (copia la key.bin originale decriptata)

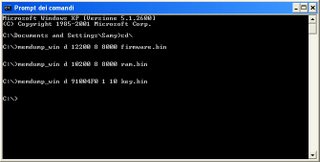

Esempio:


Ora se andate a vedere nell’HD del PC(cioè C: ) , troverete i tre file sopra citati e ricordate che essi sono decriptati;(fatevi una copia di questi tre file e metteteli al sicuro)quindi il file firmware.bin , prima di essere rifleshato , andrà hackato.

Se intanto volete dare un'occhiata ai file .bin potete editarli usando il programma "Hexedit" scaricabile QUI

Guida creata da X360
